Меньше места и меньше стыков
Одна трасса вместо пучка кабелей: не нужен радиус изгиба, на повороте ставится угловая секция. Магистраль на 4000 А укладывается в габарит, который кабельной раскладкой не закрыть.
ЕСОЛТУправляй энергиейЕСОЛТУправляй энергиейМагистральный, 800–4000 А
Где применяется: питающие центры, ЦОД, цеховые магистрали — вместо пучка кабелей

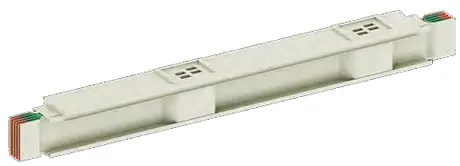

Шинопровод ЕСОЛТ серии BA
Шинопровод не «коробка», а система: типоразмер выбирается по расчётному току с поправкой на температуру и гармоники, а сама трасса набирается из прямых, угловых, Z- и Т-образных секций, подключений, отводных блоков и заглушек. Поэтому шинопровод стоит отдельно от остального каталога.
Одна трасса вместо пучка кабелей: не нужен радиус изгиба, на повороте ставится угловая секция. Магистраль на 4000 А укладывается в габарит, который кабельной раскладкой не закрыть.
Отводные блоки 160–630 А встают в распределительные секции по месту — щит переносят или добавляют без перекладки магистрали и без остановки соседних линий.
Соединение — болтом со срывной головкой и индикатором затяжки: результат видно глазом, а не по протоколу. По итогам монтажа оформляется акт контроля.
ТР ТС 004/2011, добровольный сертификат, выписка из реестра российской промышленной продукции и отдельный сертификат ТР ЕАЭС 043/2017 на узлы пересечения противопожарных преград — предел огнестойкости EI T 180.
Номинальный ток указан для +35 °C; при другой температуре и при нелинейной нагрузке ток пересчитывается — это делает расчёт на странице шинопровода.
| Изделие | Iн, А | Шины | Сечение фазы, мм² | Высота H, мм | Масса, кг/м | Icw 1 с, кА | Ipk, кА | При THD > 33 %, А |
|---|---|---|---|---|---|---|---|---|
| ШП-800 | 800 | 70×6 | 420 | 74 | 13 | 50 | 109 | 500 |
| ШП-1000 | 1000 | 100×6 | 600 | 104 | 16 | 55 | 115 | 630 |
| ШП-1250 | 1250 | 120×6 | 720 | 124 | 18 | 60 | 126 | 800 |
| ШП-1600 | 1600 | 160×6 | 960 | 164 | 22 | 82 | 180 | 1000 |
| ШП-2000 | 2000 | 200×6 | 1200 | 204 | 26 | 90 | 200 | 1250 |
| ШП-2500 | 2500 | 2×(120×6) | 1440 | 244 | 30 | 100 | 220 | 1600 |
| ШП-3200 | 3200 | 2×(160×6) | 1920 | 324 | 37 | 110 | 240 | 2000 |
| ШП-4000 | 4000 | 2×(200×6) | 2400 | 404 | 45 | 120 | 260 | 2500 |
Семнадцать типов секций и блоков на каждый из восьми номиналов. В спецификацию попадают заводские коды — их считает конструктор на странице шинопровода.
| Тип | Элемент | Исполнения и размеры | Код (пример) |
|---|---|---|---|
| ET | Прямая транспортная секция | длина 500–3000 мм, стандартные 2000 и 3000 мм | BA1600ET430 |
| ED | Прямая распределительная секция | длина 2000 и 3000 мм, под отводные блоки | BA1600ED4303 |
| YA | Соединительный блок | болт со срывной головкой и индикатором затяжки | BA1600YA4 |
| FA | Концевая заглушка | типоразмер по высоте корпуса H | BA0164FA |
| LP | Угловая секция «плашмя» | поворот «плашмя», плечи 800–1100 мм | BA1600LP… |
| LC | Угловая секция «на ребро» | поворот «на ребро», стандартное плечо по типоразмеру | BA1600LC… |
| ZP | Z-образная секция «плашмя» | смещение «плашмя», B от 130 до 599 мм | BA1600ZP… |
| ZC | Z-образная секция «на ребро» | смещение «на ребро», B по таблице типоразмера | BA1600ZC… |
| CP | Z-образная секция «на ребро и плашмя» | смещение сразу в двух плоскостях | BA1600CP… |
| TC | Т-образная секция | ответвление магистрали в сторону | BA1600TC… |
| ER | Секция подключения панельная | подключение к щиту или панели | BA1600ER… |
| EL | Секция подключения трансформаторная | подключение к силовому трансформатору | BA1600EL… |
| SL | Разъединитель линии | разъединитель линии, 1000–2500 А, масса 150 кг | BA1600SL… |
| PL | Секция защиты линии | секция защиты линии, 800–1250 А, масса 150 кг | BA1250PL… |
| DC | Отводной блок | отводные блоки 160–630 А | BB0400DC4 |
| CR | Защитный кожух | защитный кожух трассы | BA1600CR… |
| BC | Короб кабельного ввода | короб кабельного ввода | BA1600BC… |
Полный перечень исполнений, допустимые размеры углов и Z-секций, узлы крепления и габаритные чертежи — в расчёте и библиотеке проектировщика.
Ставятся в распределительные секции: с них начинается щит, шкаф или отдельная нагрузка.
Длина прямой секции — от 500 до 3000 мм, поэтому трасса раскладывается под фактический размер пролёта, а не наоборот.
8 исполнений
Шинопровод

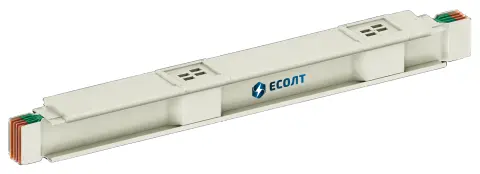

Магистральный шинопровод · 800 А · 3L+N+PE · IP55
Шинопровод
Магистральный шинопровод · 1000 А · 3L+N+PE · IP55
Шинопровод
Магистральный шинопровод · 1250 А · 3L+N+PE · IP55
Шинопровод
Магистральный шинопровод · 1600 А · 3L+N+PE · IP55
Шинопровод
Магистральный шинопровод · 2000 А · 3L+N+PE · IP55
Шинопровод
Магистральный шинопровод · 2500 А · 3L+N+PE · IP55
Шинопровод
Магистральный шинопровод · 3200 А · 3L+N+PE · IP55
Шинопровод
Магистральный шинопровод · 4000 А · 3L+N+PE · IP55
