Силовой модуль ИБП

ВИС-СМ60-3/3-2

Силовой модуль ИБП · 60 кВА · стоечный корпус

Обозначение: ВИС-СМ60-3/3-2
Исполнение: стойка

Цены и сроки — по запросу: они зависят от комплектации, объёма и условий поставки.

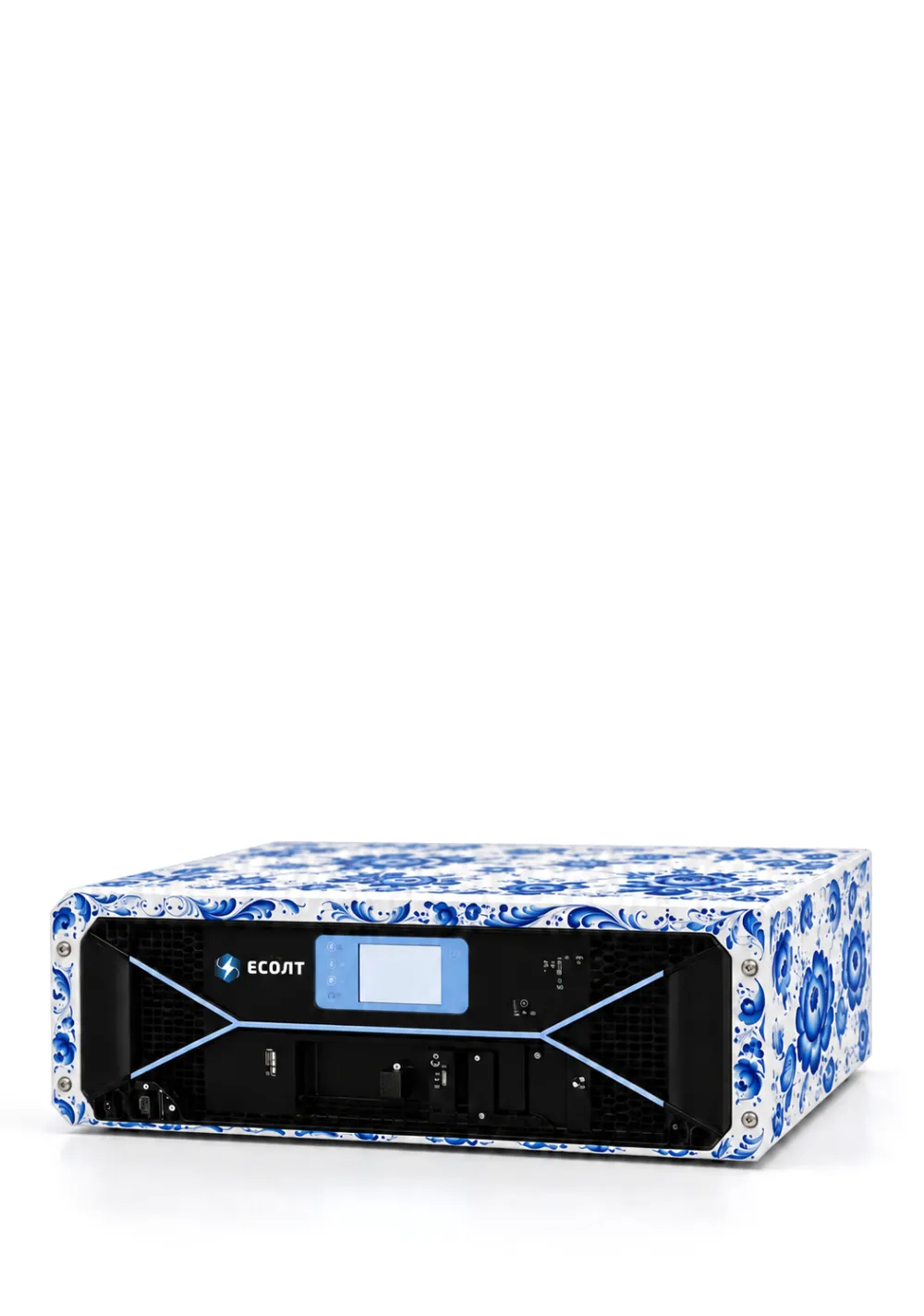

Оформление корпуса в росписи «Гжель» на фотографии (дизайн) является дополнительной комплектацией и доступно за дополнительную плату. Базовая поставка — в стандартном исполнении. Изображения носят иллюстративный характер: внешний вид и маркировка могут отличаться.

Технические характеристики

Общие

Мощность модуля	60 кВт
Мощность заряда модуля	30 кВт
Технология	Двойное преобразование, силовые ключи SiC
Назначение	Силовой модуль ИБП накопительного типа

Физические

Габариты (Ш×Г×В)	482×745×172 (с крепёжными ушками) мм
Масса	45 кг

Вход

Диапазон входного напряжения	228–478 В
Диапазон напряжения байпаса	380/400/415 В (−40%…+20%)
Диапазон входной частоты	40–70 Гц
Входной коэффициент мощности	≥ 0,9999
Гармоники входного тока	<3% (линейная нагрузка); <5% (нелинейная)

АКБ

Диапазон напряжения DC	360–600 В
Совместимые типы АКБ	литиевые, свинцово-кислотные, свинцово-углеродные
Управление АКБ	автопереход в подзаряд, прогноз времени разряда, самодиагностика

Выход

Выходное напряжение AC	380/400/415 В
Номинальная частота	50/60 Гц
Искажение напряжения THDV	≤ 1%
Выходной коэффициент мощности	1
КПД	97,5%

Управление

Архитектура управления	цифровая, DSP-контроллер + FPGA
Дисплей модуля	интеллектуальный, параметры и неисправности в реальном времени
Байпас	распределённый: свой автоматический байпасный переключатель в каждом модуле
